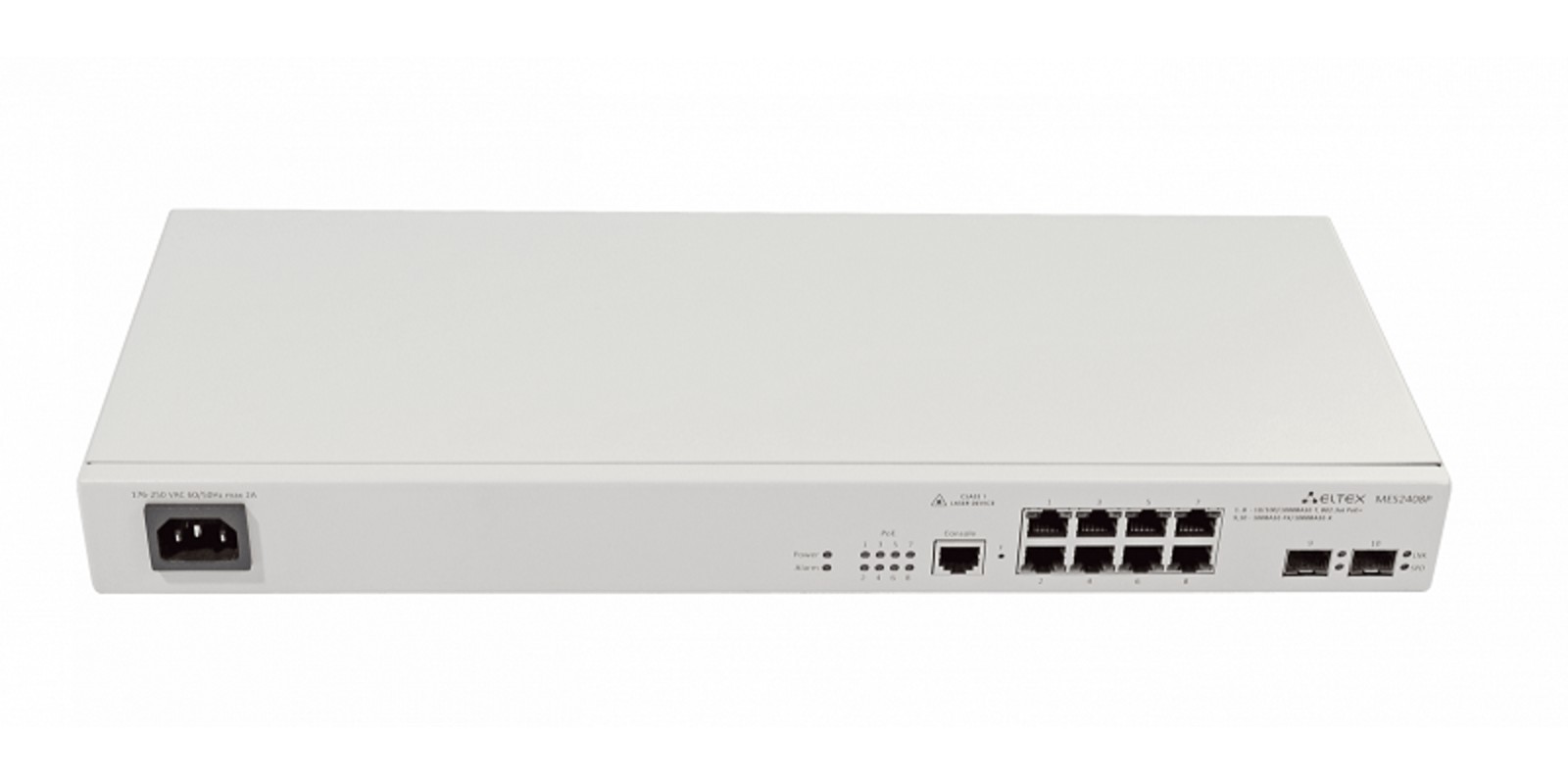

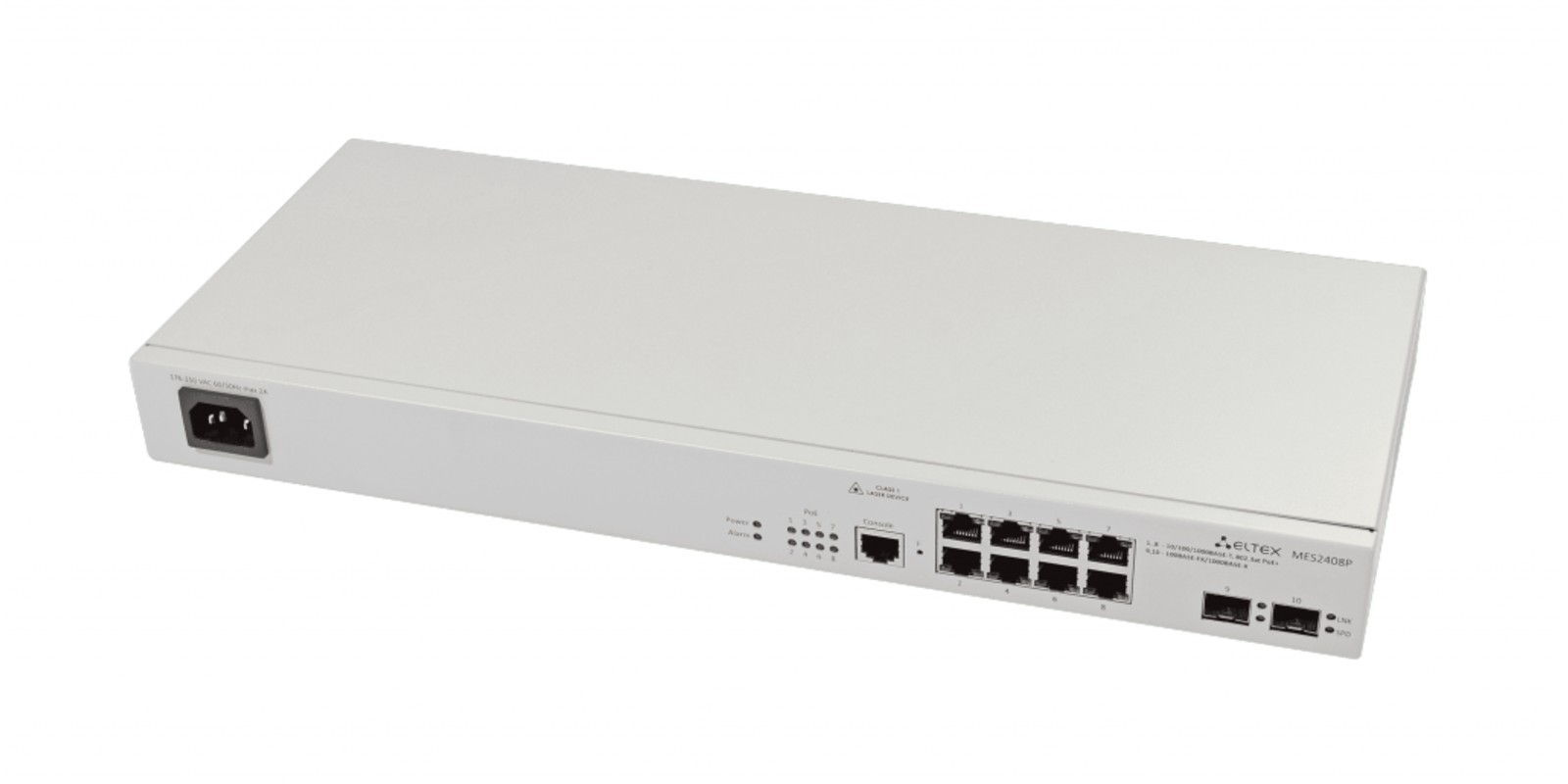

MES2408P Ethernet-коммутатор MES2408P, 8 портов 10/100/1000 Base-T (PoE/PoE+), 2 порта 10/100/1000 Base-T/1000Base-X (SFP), 220V AC
Бюджетный коммутатор на базе чипа Realtek
В новой линейке коммутаторов MES24xx выпустились сразу 3 модели коммутаторов PoE на 8 портов. Один из них Ethernet-коммутатор MES2408P с самым большим бюджетом PoE - 256 Вт, а также с возможностью режима питания как по переменному току, так и по постоянному. Отличное решение для проектирования систем видеонаблюдения.
Сравнение коммутаторов
Остальные модели в основном отличаются бюджетом PoE и интерфейсом:
| Модель коммутатора | MES2308P | MES3508P | MES2408P | MES2408PL | MES2408CP |
| Пакетный процессор | Marvell 98DX3233 | Marvell 98DX3333A1-BTD4I000 | Realtek RTL8380M | Realtek RTL8380M | Realtek RTL8382M |
| Интерфейсы | |||||
| 10/100/1000BASE-T (RJ-45) PoE/PoE+ | 8 | 8 | 8 | 8 | 8 |
| 10/100/1000BASE-T (RJ-45) | 2 | ||||
| 1000BASE-X (SFP) | 2 | ||||
| 100BASE-FX/1000BASE-X | 2 | 2 | |||
| 10/100/1000BASE-T/100BASE-FX/1000BASE-X Combo |
2 | 2 | |||
| Производительность | |||||
| Пропускная способность | 24 Гбит/с | 20 Гбит/с | 20 Гбит/с | 20 Гбит/с | 20 Гбит/с |
| Производительность на пакетах 64 байта | 17,7 MPPS | 14 MPPS | 14,88 MPPS | 14,88 MPPS | 14,88 MPPS |
| Физические характеристики и условия окружающей среды | |||||
| Макс. потребляемая мощность | Не более 270 Вт | 255Вт | 280Вт | 93Вт | 160Вт |
| Бюджет PoE | 240Вт | 240Вт | 256Вт | 65Вт | 120Вт |
| Питание | 220В AC, 50 Гц/ 36–72В DC |
с PoE: 45-57V DC без PoE: 20-57V DC |
220В AC, 50 Гц/ 36–72В DC |
220В AC, 50 Гц | 220В AC, 50 Гц |
| Рабочая температура окружающей среды | от -20 до +50°С | от -40 до +70°С | от -20 до +50°С | от -20 до +50°С | от -20 до +50°С |
- Расширенные функции L2
- Поддержка Multicast (IGMP Snooping, MVR)
- Расширенные функции безопасности (L2-L4 ACL,IP Source Guard, Dynamic ARP Inspection и др.)
Коммутаторы серии MES2408x осуществляют подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet.
Коммутаторы поддерживают виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.
Процессор Realtek RTL8380M
Интерфейсы
– 8х10/100/1000BASE-T PoE/PoE+
– 2х100BASE-FX/1000BASE-X
– RS-232/RJ-45
Производительность
– Пропускная способность 20 Гбит/с
– Производительность на пакетах длиной 64Б 14,88 MPPS
– Таблица MAC-адресов 8K
– Таблица ACL 1,5К
– Размер Jumbo-фрейма: максимальный размер пакетов 10 000 байт
– Объем буферной памяти 512 Кбайт
– Объем ОЗУ (DDR3) 256 Мбайт
– Объем ПЗУ (SPI Flash) 32 Мбайт
– Количество групп L2 Multicast (IGMP Snooping) 512
– Качество обслуживания QoS 8 выходных очередей на порт
Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back pressure)1
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (Port mirroring)
– RSPAN
Функции при работе с МAC-адресами
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast Support)
– Регулируемое время хранения MAC-адресов
– Статические записи MAC (Static MAC Entries)
– Отслеживание событий MAC change на портах
– Отслеживание событий MAC flapping на портах1
Поддержка VLAN
– Поддержка IEEE 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP1
Функции L2 Multicast
– Поддержка профилей Multicast
– Поддержка статических Multicast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP Snooping Fast Leave на основе порта
– Авторизация IGMP через RADIUS1
– Поддержка функций IGMP proxy-report
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier
– Поддержка MVR
Функции L2
– Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
– Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
– Поддержка STP Root Guard
– Поддержка STP Loop Guard
– Поддержка STP BPDU Guard
– Поддержка BPDU Filtering
– Поддержка Spanning Tree Fast Link option
– Поддержка Layer 2 Protocol Tunneling
– Поддержка ERPS (G.8032v2)1
– Поддержка ELPS (G.8031)1
– Поддержка Loopback Detection (LBD)
– Изоляция портов
– Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
Сервисные функции
– Виртуальное тестирование кабеля (VCT)
– Диагностика оптического трансивера
– Green Ethernet1
Поддержка IPv6
– Функциональность IPv6 Host
– Совместное использование IPv4, IРv6
Функции обеспечения безопасности
– DHCP Snooping
– Опция 82 протокола DHCP
– IP Source Guard
– Dynamic ARP Inspection (Protection)
– Поддержка sFlow1
– Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
– Проверка подлинности по портам на основе IEEE 802.1x1
– Guest VLAN1
– Система предотвращения DoS-атак
– Сегментация трафика
– Фильтрация DHCP-клиентов
– Предотвращение атак BPDU
– PPPoE Intermediate agent
Списки управления доступом ACL
– L2-L3-L4 ACL (Access Control List)
– IPv6 ACL
– ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
– Ограничение скорости на портах (shaping, policing)
– Поддержка класса обслуживания IEEE 802.1p
– Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
– Классификация трафика на основании ACL
– Назначение меток CoS/DSCP на основании ACL
– Перемаркировка меток DSCP в CoS
– Перемаркировка меток CoS в DSCP
– Назначение VLAN на основании ACL
Основные функции управления
– Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
– Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
– Протокол SNMP
– Интерфейс командной строки (CLI)
– Web-интерфейс1
– Syslog
– SNTP (Simple Network Time Protocol)
– Traceroute
– LLDP (IEEE 802.1ab) + LLDP MED
– Управление доступом к коммутатору – уровни привилегий для пользователей
– Блокировка интерфейса управления
– Локальная аутентификация
– Фильтрация IP-адресов для SNMP
– Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
– Сервер SSH
– Поддержка SSL
– Журналирование вводимых команд по протоколу TACACS+
– Автоматическая настройка DHCP
– DHCP Relay (поддержка IРv4)
– DHCP Option 121
– DHCP Relay Option 82
– Добавление тега PPPoE Circuit-ID
– Flash File System
– Команды отладки
– Механизм ограничения трафика в сторону CPU
– Шифрование пароля
– Ping (поддержка IPv4/IPv6)
– Поддержка статических маршрутов IPv4/IPv6
– Поддержка двух версий файлов конфигурации
ОАМ
– IEEE 802.3ah, Ethernet OAM
– Dying Gasp
– IEEE 802.1ag, Connectivity Fault Management (CFM)1
– IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков
Функции мониторинга
– Статистика интерфейсов
– Удаленный мониторинг RMON/SMON1
– Поддержка мониторинга загрузки CPU по задачам и по типу трафика
– Мониторинг загрузки оперативной памяти (RAM)
– Мониторинг температуры
– Мониторинг TCAM
Физические параметры и параметры окружающей среды
– Питание 220В AC, 50 Гц/36–72В DC
– Максимальная потребляемая мощность - (с учетом нагрузки PoE): Вт 280 Вт
– Бюджет PoE: 256 Вт
– Рабочая температура окружающей среды от -20 до +50 °С2
– Температура хранения от -40 до +70 °С
– Рабочая влажность не более 80%
– Охлаждение пассивное
– Размеры (ШxГxВ), мм 430x178x44
