- 4 мультистандартных входа DVB-S/S2/C/T/T2(MPLP)
- Модуль демодуляции (4 * RF / Loop out + 4 * CAM + 4 * Smartcard)
- Один CAM может расшифровывать несколько программ с тюнеров
- Встроенный BISS дескремблер
- 2 ASI входа внешних ТП
- Вход USB для воспроизведения видео с внешнего накопителя
- 4 IP (MPTS) выход по протоколу UDP и RTP

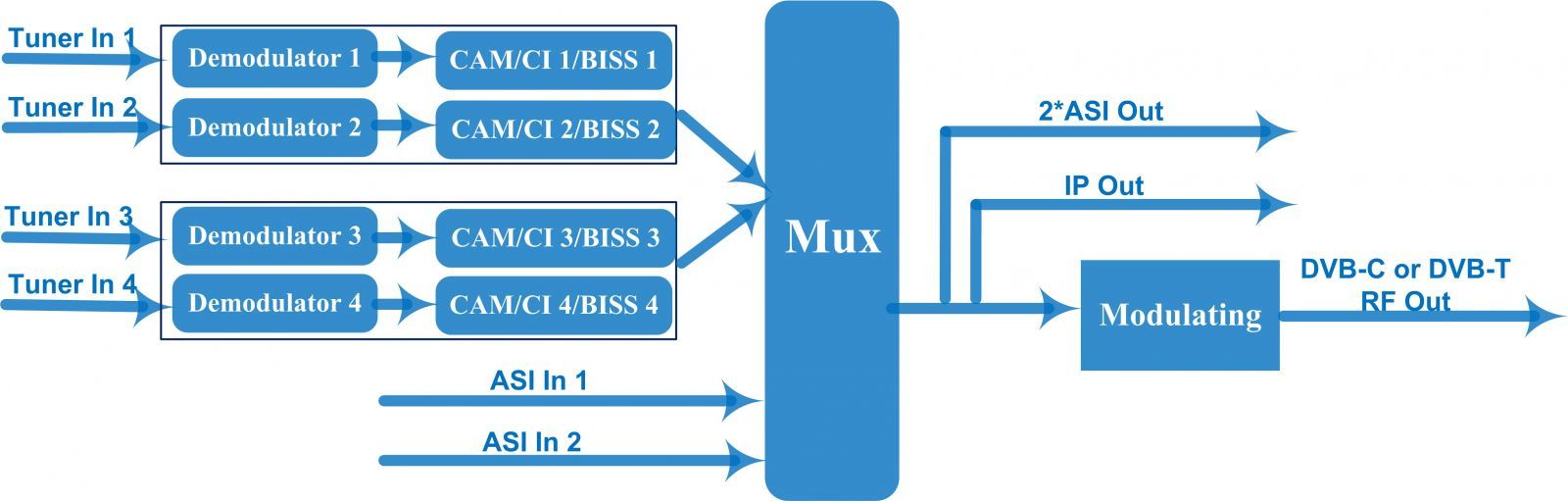

- Интегрированные функции демодуляции и мультиплексирования
- Поддержка точной настройки PCR
- Поддержка PID Remapping
- Поддержка перестроения и редактирования PSI / SI
- Управление через WEB, NMS

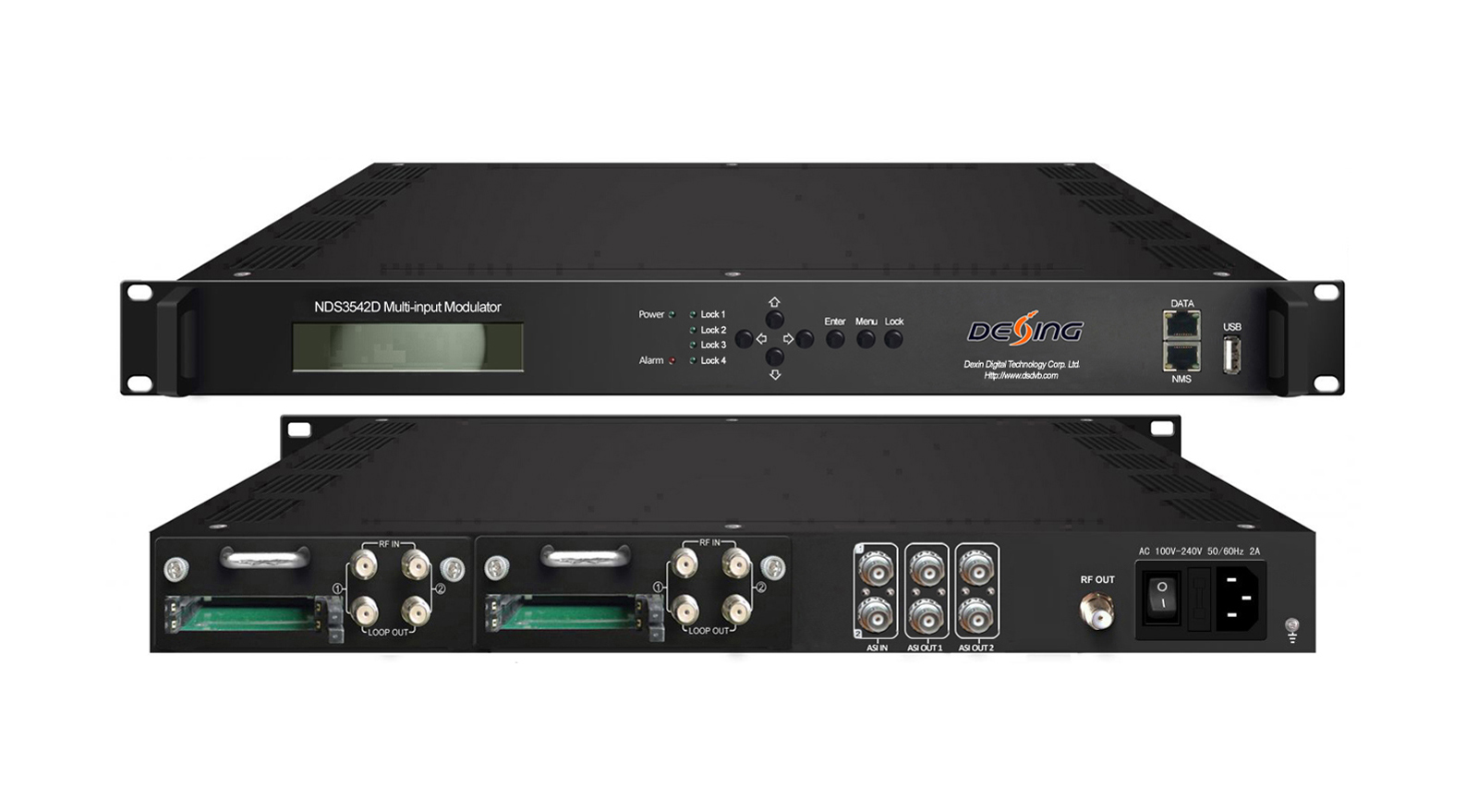

Мультистандартный трансмодулятор 4хDVB-S/S2/T/C в 4xQAM+2xIP(MPTS)&2xASI NDS3542D (DVB-C).
Входы: 4xDVB-S/S2/T/C + 2xASI; 4xCI/BISS; USB.
Выходы: 4xDVB-C + 2xIP(MPTS) & 2xASI.
Запись дескремблированного видео на внешний накопитель, воспроизведение видео от внешнего источника. Поддержка режима MSD для одного из CI. Опционально 2xDVB-T выход. Мультиплексирование, PID remapping, PSI/SI сервисная информация, управление через WEB интерфейс. 1RU; 220 В АС, 50/60 Гц; 25 Вт.
|
Входы |
4 DVB-C/T/T2/S/S2 Tuner and 2 ASI input |
|||||
|
Тюнер
|
DVB-C |
Standard |
J.83A(DVB-C), J.83B, J.83C |
|||
|
Input Frequency |
30MHz-1000Mhz |
|||||
|
Constellation |
16/32/64/128/256 QAM |
|||||
|
DVB-T/T2 |
Input Frequency |
30MHz-999.999Mhz |
||||
|
Bandwidth |
6/7/8M bandwidth |
|||||
|
DVB-S |
Input Frequency |
950-2150MHz |
||||
|
Symbol rate |
1~45Mbauds |
|||||
|
Signal Strength |
-65~-25dBm |
|||||
|
FEC Demodulation |
1/2, 2/3, 3/4, 5/6, 7/8 QPSK |
|||||
|
DVB-S2 |
Input Frequency |
950-2150MHz |
||||
|
Symbol rate |
QPSK/8PSK 1~45Mbauds |
|||||
|
Code rate |
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
|||||
|
Demodulation Mode |
QPSK, 8PSK |
|||||
|
Мультиплексер |
Maximum PID Remapping |
128per input channel |
||||
|
Function |
PID remapping (automatically or manually) |
|||||
|
Accurate PCR adjusting |
||||||
|
Generate PSI/SI table automatically |
||||||
|
Модулятор |
DVB-C |
Standard |
J.83A(DVB-C), J.83B, J.83C |
|||
|
MER |
≥40dB |
|||||
|
RF frequency |
30~999MHz, 1KHz step |
|||||
|
RF output level |
-20~0dbm(87~107 dbµV),0.1db step |
|||||
|
Symbol rate |
5.0Msps-9.0Msps, 1ksps stepping |
|||||
|
RF Out |
4*DVB-C carriers output |
|||||
|
|
J.83A |
J.83B |
J.83C |
|||
|
Constellation |
16/32/64/128/256QAM |
64/256 QAM |
64/256 QAM |
|||
|
Bandwidth |
8M |
6M |
6M |
|||
|
DVB-T |
Bandwidth |
6M, 7M, 8M |
||||
|
Constellation |
QPSK, 16QAM, 64QAM |
|||||
|
Code rate |
1/2, 2/3, 3/4, 5/6, 7/8 |
|||||
|
Guard Interval |
1/32, 1/16, 1/8, 1/4 |
|||||
|
Transmission Mode: |
2K, 8K |
|||||
|
MER |
≥40dB |
|||||
|
RF frequency |
30~999MHz, 1KHz step |
|||||
|
RF Out |
2*DVB-T carriers output |
|||||
|
RF output level |
-20~0dbm(87~107 dbµV),0.1db step |
|||||
|
Система |
Local interface |
LCD + control buttons |
||||
|
Remote management |
Web NMS |
|||||
|
Stream Out |
2 ASI out(BNC type) |
|||||
|
IP (2*MPTS over UDP) out (RJ45, 1000M) |
||||||
|
Language |
English and Chinese |
|||||
|
Upgrading |
Web and USB |
|||||
|
Общие |
Размеры |
482mm×300mm×44.5mm(W*D*H) |
||||
|
Вес |
3.7kg |
|||||
|
Температура |
0~45℃(Operation) ; -20~80℃(Storage) |
|||||
|
Питание |
AC 100V±1050/60Hz; AC 220V±10%, 50/60HZ |
|||||
|
Потребление |
25W |
|||||
