- 2 GbE порта для приёма, интерфейс SFP
- Поддержка до 1024 каналов TS по UDP/RTP, MPTS/SPTS, IGMP v2 \ v3
- Макс 840Mbps для каждого входа GbE
- Восстановление PCR
- PID ремэпинг, PSI SI редактирование
- Поддерживает до 180 PID переназначения для каждого канала
- Поддержка DVB системы скремблирования (ETR289), Simulcrypt стандарты ETSI 101 197 и ETSI 103 197
- Поддержка 16 потоков мультиплексирования или скремблирования входных потоков TS по UDP / RTP / RTSP
- 16 независимых QAM частот DVB-C (EN 300 429) и ITU-T J.83 A / B
- Поддержка RS(204,188)
- Управление и мониторинг через WEB

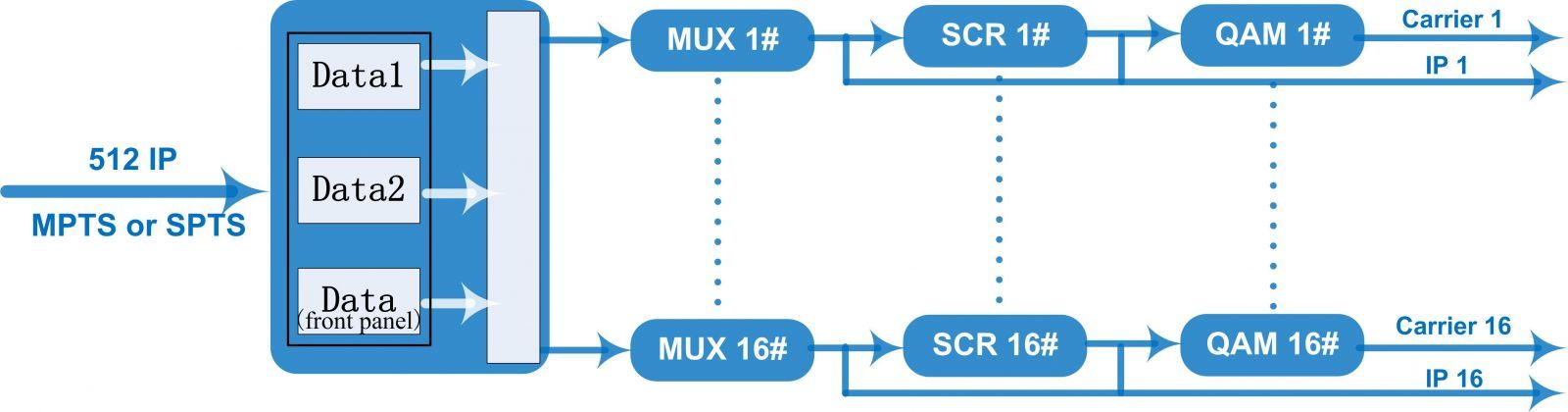

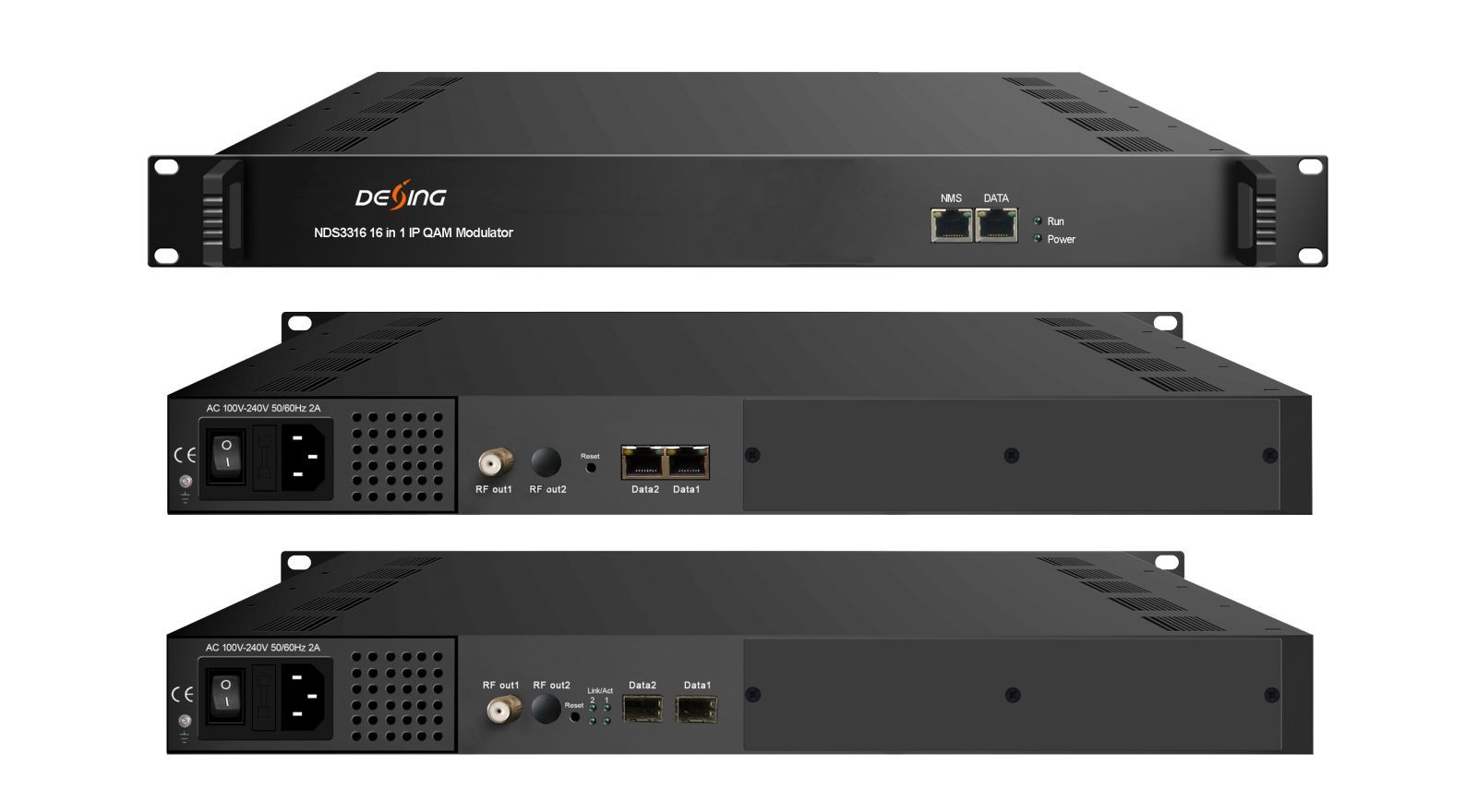

NDS3316 – передовой IP-QAM модулятор со встроенным мультиплексором и DVB скремблером, разработан компанией DEXIN в составе экономически эффективного семейства устройств нового поколения «all-in-one» (все-в-одном). Устройство обеспечивает мультиплексирование, скремблирование и выходную QAM-модуляцию для 16-ти выходных QAM потоков (DVB-C). Устройство принимает до 1024 входных IP-TS через входной GE порт и обеспечивает на своем RF выходе 16 несмежных радиочастотных несущих (50 МГц … 960 МГц). Устройство отличается высоким уровнем интеграции, высокой производительностью и низкой стоимостью, что соответствует современным требованиям к системам кабельного ТВ вещания нового поколения.
|
Вход |
Входной интерфейс |
512 × 2 IP входы, 2 100 / 1000M Ethernet-порт |
|
Протокол |
TS по UDP / RTP / RTSP, MPTS/SPTS, IGMP V2 / V3 |
|
|
Скорость передачи |
Макс 840Mbps для каждого входа GE |
|
|
MUX |
Входной канал |
1024 |
|
Выходной канал |
16 |
|
|
Максимальный PIDs |
180 для каждого канала |
|
|
Функции |
PID переназначение (авто / вручную по желанию), PCR точная регулировка, PSI / SI таблицы, автоматическая генерация |
|
|
Параметры скремблера |
Мах Simulcrypt CA |
4 |
|
Стандарт |
ETR289, ETSI 101 197, ETSI 103 197 |
|
|
Подключение |
Локальное / удаленное подключение |
|
|
Параметры модулятора |
QAM |
16 QAM (независимые) |
|
Стандарт |
EN300 429 / ITU-T J.83A / B / C |
|
|
Символьная скорость |
5,0 ~ 7.0Msps, 1ksps шаг |
|
|
Констелляция |
16, 32, 64, 128, 256QAM |
|
|
FEC |
RS (204,188) |
|
|
RF выход |
Интерфейс |
1 F Вывод для 16 QAM, 75Ω импеданс |
|
RF диапазон |
50 ~ 960MHz, 1kHz шаг |
|
|
Выходной уровень |
-20dBm ~ + 10dBm (87 ~ 117dbμV), 0.1дБ шаг |
|
|
MER |
≥ 40дБ |
|
|
ACLR |
-60 дБн |
|
|
TS выход |
16 Выходов IP по UDP / RTP / RTSP, SPTS/MPTS, 2х 100 / 1000M Ethernet порты |
|
|
Система |
Программное обеспечение для управления сетью (NMS) с поддержкой WEB |
|
|
Основные |
Габариты |
420мм × 440мм × 44.5мм |
|
Вес |
3кг |
|
|
Диапазон рабочих температур |
0 ~ 45 ℃ |
|
|
Питание |
220 В переменного тока ± 10%, 50 / 60Hz |
|
|
Потребляемая мощность |
15,4 В |
|
