Особенности усилителя FORO SMA 172D:
· Простая в регулировке система стабилизации уровня выходного сигнала
· Термостабильный РЧ детектор, высокая точность системы АРУ
· Работа с реальным групповым сигналом кабельной линии без пилоттона
· Мощный двухтактный GaAs push pull выходной каскад с минимальными интермодуляционными искажениям
· Комплексная защита от перенапряжений по входу и выходу (частотные диплексеры, наносекундные диодные ограничители)
· Встроенный модуль активного обратного канала (опционально)
· Встроенный коммутатор активный / пассивный обратный канал
· Встроенный коммутируемый сплиттер по выходу
· Низкое энергопотребление и защита от перенапряжений в линии питания
· Влагозащитный литой корпус (класс защиты IP65)
· ВЧ Разъёмы PG11 или 5/8”
Доступные варианты исполнения:
FORO 172 – питание от внешнего адаптера 12…15 В
FORO 172D – встроенный источник дистанционного питания переменным напряжением 24…95В

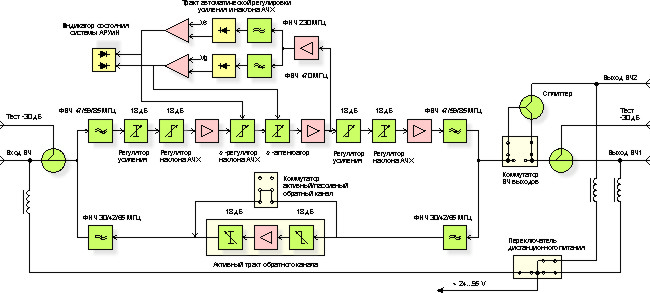

Структурная схема усилителя
Технические параметры
| Диапазон частот | 47-862 МГц |
| Неравномерность АЧХ | ± 0,5 дБ |
| Коэффициент усиления | 40 дБ |
| Максимальный выходной уровень (42 канала, наклон 6 дБ) | 108 дБмкВ |
| Суммарная глубина регулировки усиления | 0-36 дБ |
| Суммарная глубина регулировки наклона АЧХ | 0-36 дБ |
| Потери на отражения по вхоу и выходу | не менее 14 дБ |
| Коэффициент шума | 6 дБ |
| Напряжение питания | 24-95 В |
| Потребляемая мощность | не более 6 ВА |
| Габаритные размеры | 235х145х80 мм |
| Масса | 1,4 кг |
| Тип ВЧ соединений | 5/8” или PG11 |
| Диапазон рабочих температур | –20 °С … +50 °С |
| Класс защиты по электробезопасности | II, в соответствии ГОСТ IEC 60065-2011 |
