Описание

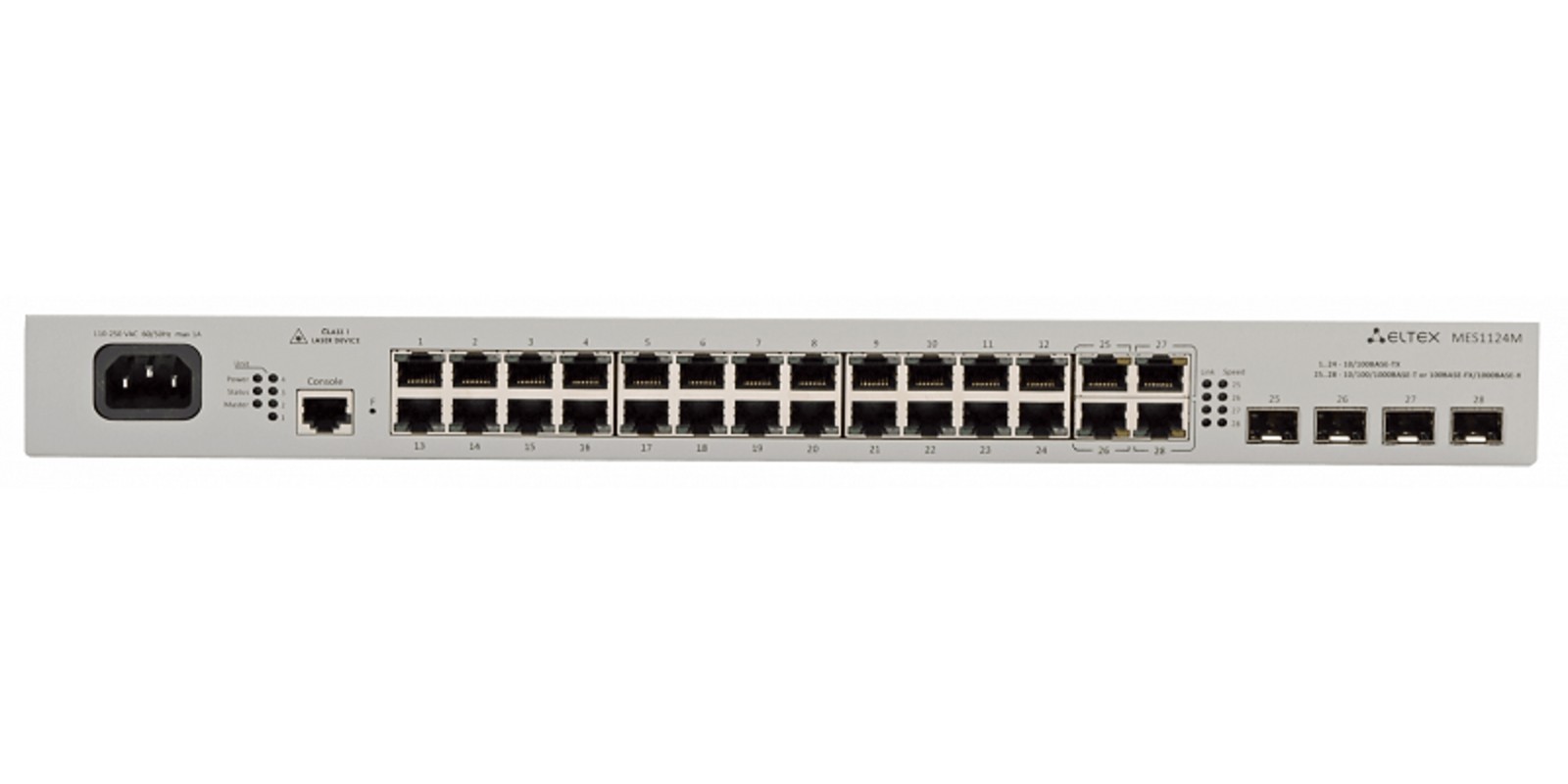

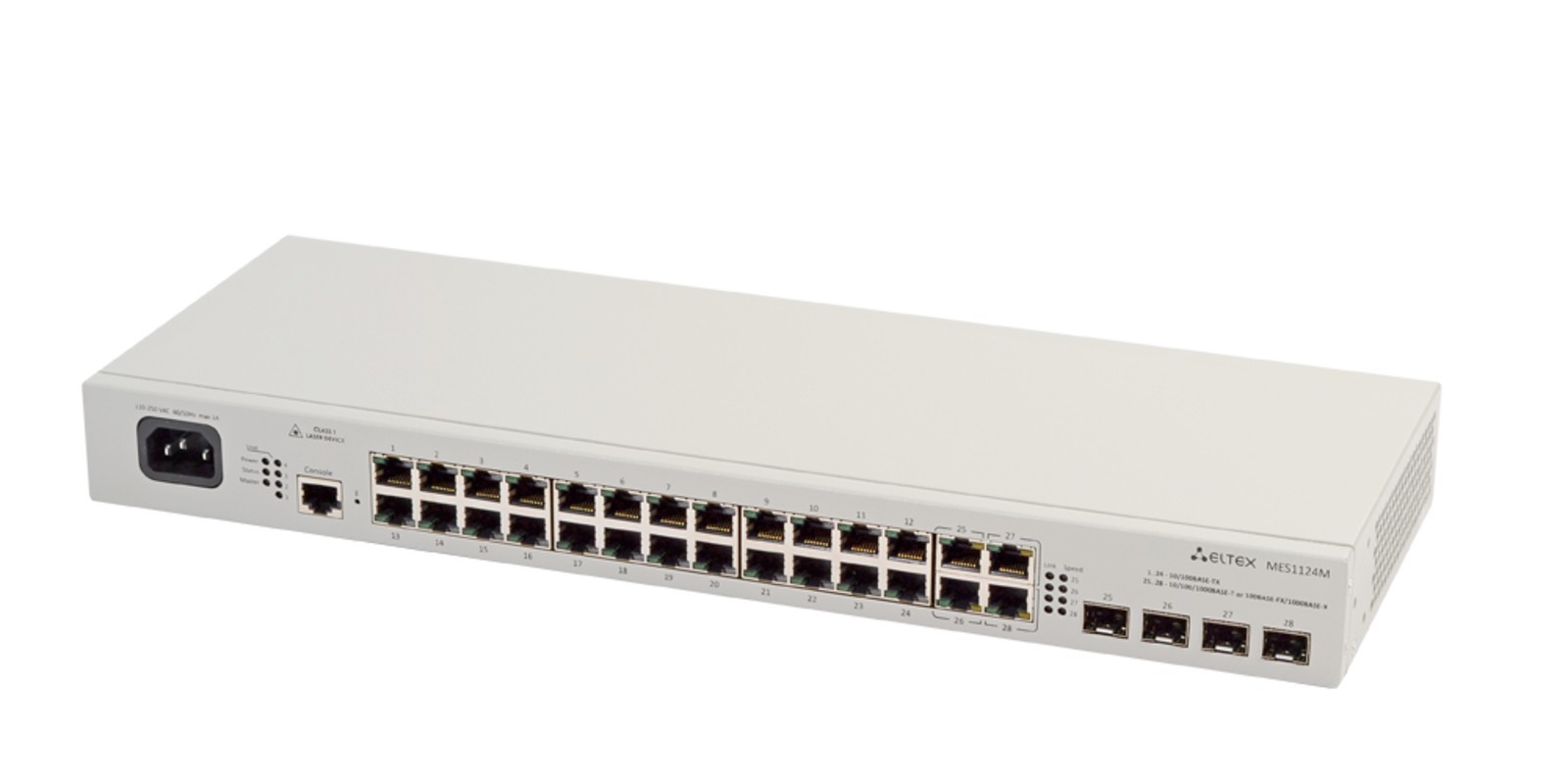

MES1124M – управляемый коммутатор уровня доступа (L2)
В качестве центрального процессора разработчиками Eltex выбран Marvell 98DX1035. Основные характеристики:
- Производительность центрального процессора 12,8 Гбит/с.
- Таблица MAC-адресов – 16К
- Количество активных VLAN – 4К
- Потреблямая мощность – не более 25 Вт
- Электропитание – 220V AC / 48V DC
- На портах установлена грозозащита 6кВ.
Преимущества MES1124M
- Конкурентная цена
- Встроенная грозозащита
- Развитый функционал в части Multicast
- Версии с питанием AC \ DC
Управляемый коммутатор MES1124M является обновленной версией MES1124. Особенность коммутатора: защита от скачков напряжения до 6 кВ (в соответствии со стандартом IEC61000-4-5).
Интерфейсы
- 24 х 10/100 Base-T (RJ-45)
- 4 x 10/100/1000 Base-T/1000 Base-X (SFP)
- Консольный портRS-232/RJ-45
Производительность
- Пропускная способность - 12,8 Гбит/с
- Производительность на пакетах длиной 64 байта - 9 MPPS
- Таблица MAC-адресов - 16K
- Количество активных VLAN - 4K
- Таблица ACL - 512
- Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт
Функции интерфейсов
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port mirroring)
- Функция зеркалирования VLAN
Функции при работе с МAC-адресами
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
- Статические записи MAC (Static MAC Entries)
- Отслеживание событий MAC change на портах
- Отслеживание событий MAC flapping на портах
Функции L2 Multicast
- Поддержка профилей Multicast
- Поддержка статических Mullticast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP snooping Fast Leave на основе порта/хоста
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка MVR
Функции L2
-
Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
-
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
-
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
-
Поддержка STP Multiprocess
-
Поддержка STP Root Guard
-
Поддержка STP Loop Guard
-
Поддержка STP BPDU Guard
-
Поддержка BPDU Filtering
-
Поддержка Spanning Tree Fast Link option
-
Поддержка Layer 2 Protocol Tunneling
-
Поддержка Private VLAN
-
Поддержка ERPS (G.8032v2)
-
Поддержка EAPS
-
Поддержка Loopback Detection (LBD) на основе VLAN
-
Изоляция портов
-
Поддержка Flex Link (Dual homing)
-
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Функции Link Aggregation
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
Поддержка IPv6
- Функциональность IPv6 Host
- Совместное использование IPv4, IPv6
Сервисные функции
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Green Ethernet
Функции обеспечения безопасности
- DHCP snooping
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection (Protection)
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Защита от несанкционированных DHCP-серверов
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- PPPoE Intermidiate agent
- Выбор алгоритма работы SSH-сервера
Списки управления доступом ACL
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IPv6 ACL
- Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL
- ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
- Ограничение скорости на портах (shaping, policing)
- Поддержка класса обслуживания IEEE 802.1p
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Классификация трафика на основании ACL
- Назначение меток CoS/DSCP на основании ACL
- Перемаркировка меток DSCP в CoS
- Перемаркировка меток CoS в DSCP
- Назначение VLAN на основании ACL
ОАМ
- IEEE 802.3ah, Ethernet OAM
-
IEEE 802.1ag, Connectivity Fault Management (CFM)
-
IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков
Основные функции управления
- Загрузка и выгрузка конфигурационного файла по TFTP/SCP
- Протокол SNMP
- Интерфейс командной строки(CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (802.1ab) + LLDP MED
- Управление контролируемым доступом – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Сервер SSH
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд по протоколу TACACS+
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Поддержка IPv4)
- DHCP Option 12
- DHCP Relay Option 82
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Восстановление пароля
- Ping (поддержка IPv4/IPv6)
- Поддержка статических маршрутов IPv4/IPv6 для сети управления
- Поддержка двух версий файлов конфигурации
Функции мониторинга
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка мониторинга загрузки CPU по задачам и по типу трафика
- Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
MIB
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 271,1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 3289 DIFFSERV MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3298 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
- RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
- RFC 826 ARP
Физические характеристики
- Питание - 220 В AC, 50 Гц / 48В DC
- Максимальная потребляемая мощность ⩽ 25 Вт
- Рабочая температура окружающей среды - от -15° до +50° С
- Температура хранения - от -40° до +70° С
- Рабочая влажность - не более 80%
- Охлаждение - пассивное
- Размеры - 430х158х44 мм
- Вес: 2,15 кг
Текущая версия ПО 1.1.48
Характеристики
Downlink
24x100M
Uplink
4xSFP/RJ45
Тип аплинка
1G
Уровень коммутатора
L2
Питание
AC / 220В
MAC-таблица
16K
